Il grande dispositivo di imballaggio esterno alla macchina nasce a causa di tessuti pesanti

Con l'uso di nuovi telai, i requisiti per il meccanismo di avvolgimento stanno diventando sempre più elevati e il meccanismo di avvolgimento tradizionale non può più soddisfare i requisiti di nuovi telai ad alta velocità e varietà di produzione diversificate, quindi un nuovo tipo di dispositivo di avvolgimento del tessuto ha è emerso.L'arrotolatore esterno al telaio è un arrotolatore indipendente dal telaio.Il dispositivo porta prima il tessuto fuori dal telaio attraverso il rullo di guida del tessuto, quindi fa rotolare il tessuto all'esterno del telaio per dargli la forma.Il rotolo di stoffa più grande che può essere avvolto è Il tessuto non è limitato dallo spazio interno del telaio e la lunghezza continua del tessuto avvolto dipende teoricamente solo dalla lunghezza del filo di ordito avvolto dal subbio di ordito.Il tessuto utilizza spesso un dispositivo di avvolgimento esterno alla macchina.Negli ultimi anni, il mio paese ha intensificato gli sforzi di ricerca e sviluppo nella produzione di dispositivi a telaio a pinza e il livello tecnico complessivo si è sviluppato rapidamente.Tuttavia, per quanto riguarda l'arrotolamento del tessuto all'esterno della macchina, attualmente sono pochissimi i produttori nazionali che sviluppano e producono tessuto e i dispositivi tradizionali per l'avvolgimento del tessuto non possono più essere utilizzati.Per adattarsi ai requisiti di qualità della tessitura di tessuti pesanti e pesanti, ci sono problemi come la breve sostituzione dei rotoli di stoffa, che influiscono sull'efficienza della tessitura e sull'avvolgimento non stretto del tessuto.Per questo motivo abbiamo sviluppato il dispositivo di avvolgimento del telo a rotolo grande esterno alla macchina.



Pacchetto di grande volume all'esterno della macchina

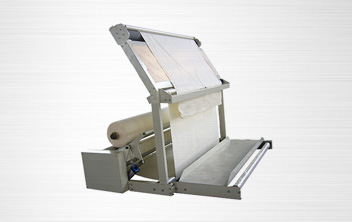

immagine 1:Macchina di ispezione riavvolgimento telaio RH-D / avvolgitore dosatore

Struttura semplice del dispositivo

Controllo preciso della tensione

La dimensione della struttura del grande dispositivo di laminazione del panno in rotolo all'esterno della macchina è grande e la velocità è lenta, quindi scegliamo la trasmissione a frizione come modalità di trasmissione.REHOW meccanico RH-D grande dispositivo di avvolgimento del tessuto adotta una struttura a doppio rullo di avvolgimento, il rullo di avvolgimento del tessuto è posizionato tra i due rulli di avvolgimento e i due rulli di avvolgimento si affidano all'attrito per guidare il riavvolgimento del tessuto rullo da ruotare per realizzare la funzione di recupero del tessuto.Impostare il numero di denti della ruota dentata su un rullo di avvolgimento in modo che sia 2 denti in meno rispetto al numero di denti della ruota dentata sull'altro rullo di avvolgimento, in modo che ci sia una differenza di velocità tra i due rulli di avvolgimento, ovvero, la velocità di avvolgimento del rullo di avvolgimento precedente La velocità di avvolgimento di quest'ultimo rullo di avvolgimento è leggermente più veloce, in modo che il punto di tenuta della superficie del tessuto abbia una tensione costante e piccola, che non solo può impedire al tessuto superficie dalle pieghe, ma rende anche più stretto il panno arrotolato.

Il dispositivo utilizza un servomotore del modello 92BL(3)D120-30H(ST) come potenza e un riduttore è collegato alla parte anteriore del servomotore e la velocità del servomotore è controllata dal sistema di controllo elettronico , in modo da realizzare la regolazione della velocità di avvolgimento del telo.La gamma di velocità operativa ottimale del servomotore è 60~3000 giri/min.

Il grande dispositivo di imballaggio esterno alla macchina nasce a causa di tessuti pesanti

Il dispositivo di avvolgimento del tessuto esterno alla macchina deve controllare rigorosamente la tensione del tessuto arrotolato durante il processo di avvolgimento del tessuto.Ci sono due ragioni per questo: in primo luogo, diversi processi di tessuto richiedono diversi rapporti di allungamento e diversi rapporti di allungamento devono essere raggiunti attraverso diverse tensioni del tessuto;in secondo luogo, per garantire la qualità dell'avvolgimento del tessuto, la tensione del tessuto deve rimanere costante o seguire una certa legge (ad esempio la tensione del tessuto varia con il diametro del telo arrotolato) durante l'intero processo di avvolgimento.variazioni crescenti e gradualmente decrescenti).Se la tensione del tessuto è troppo alta, causerà un aumento della maglia interna del tessuto o causerà danni al tessuto a causa dello stress dell'ordito;se la tensione del tessuto è troppo piccola, potrebbe causare pieghe o deviazioni del tessuto a causa del tessuto troppo largo, che influirà sulla qualità dell'avvolgimento del tessuto, quindi dovrebbe essere aumentata Il dispositivo di rilevamento della tensione può rilevare la situazione della tensione in qualsiasi momento.Il principio del controllo della tensione è: il rullo tenditore è fissato sul supporto oscillante e il supporto oscillante e il braccio oscillante sono fissati con viti per formare un braccio di rilevamento della tensione completo.La posizione del sedile fisso modifica la tensione della molla di tensione per regolare il raggio di oscillazione della trave posteriore sensibile, regolando così la tensione del telo, e il sensore di spostamento invia un segnale al sistema di controllo elettronico per controllare la tensione rilevando la distanza dal forcellone.

Il rotolo di stoffa è solo un albero cavo liscio all'inizio del rotolo di stoffa.Per evitare che il rotolo di stoffa scivoli a causa di un attrito insufficiente e per rendere il rotolo di stoffa più stretto, è possibile aggiungere un rullo di pressione al rotolo di stoffa.La ruota dentata è azionata da un motore asincrono trifase.È collegato all'albero di trasmissione tramite un giunto e aziona la ruota dentata sull'altro lato.La ruota dentata sui lati sinistro e destro e la catena passano attraverso l'anello fisso per posizionare il rullo di pressione sulla staffa e muoversi su e giù con la catena.Sposta (lo stesso principio sui lati sinistro e destro).C'è un gancio sull'albero di trasmissione e il rullo di pressione può essere appeso al gancio quando il panno viene abbassato, il che è comodo per il funzionamento.Inoltre, la colonna non solo sostiene il meccanismo di pressurizzazione, ma trattiene e guida anche il rotolo di tessuto in direzione laterale.Il panno viene arrotolato tra le due colonne per garantire che il panno arrotolato sia pulito e bello.Inoltre, l'arrotolatore indipendente di grandi dimensioni è generalmente dotato di pedali, e il tessuto viene scaricato tramite i pedali, quindi non pregiudica il funzionamento del telaio da parte dell'operatore.

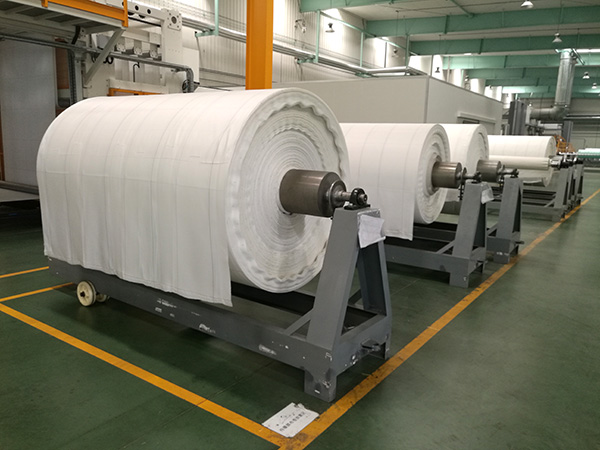

 picture2:Pacchetto di grande volume all'esterno della macchina

Pacchetto di grande volume all'esterno della macchina

Risposta dinamica rapida

buona qualità di formatura

Le prestazioni del dispositivo di avvolgimento del tessuto all'esterno della macchina dipendono principalmente dall'accuratezza del controllo della tensione del tessuto durante il processo di avvolgimento del tessuto.Allo stato attuale, la maggior parte dei grandi dispositivi domestici per arrotolare il tessuto adotta la modalità di azionamento meccanico o la modalità di controllo che combina il motoriduttore e il convertitore di frequenza, la precisione di controllo della tensione del tessuto è bassa e la qualità di formatura del rotolo di tessuto è scarsa.Il grande dispositivo di rotolamento del panno adotta il controllo elettrico e il rilevamento della tensione adotta il sensore di tensione di spostamento.Nel sistema di rilevamento, il sensore e la macchina sono strettamente combinati per rilevare il valore effettivo della tensione e la precisione del controllo della tensione del tessuto è elevata.Inoltre, il dispositivo di avvolgimento del tessuto all'esterno della macchina raggiunge principalmente lo scopo del controllo della tensione regolando la velocità del motore, quindi le prestazioni di regolazione della velocità del motore sono un fattore molto critico.In passato, il dispositivo di avvolgimento del telo all'esterno della macchina utilizzava principalmente la combinazione di innesto a polvere magnetica e freno per controllare direttamente la tensione.Tuttavia, a causa della grave usura della stessa frizione a polvere magnetica, la precisione è bassa, il che influisce sull'effetto di avvolgimento;Le spazzole sono facili da indossare e invecchiare e la precisione del controllo non è elevata, il che influisce sulla qualità dell'avvolgimento del tessuto.Per evitare questi svantaggi, il dispositivo adotta la tecnologia del servocomando, che può non solo semplificare la struttura del dispositivo di avvolgimento del tessuto all'esterno della macchina, ma anche facilitare l'avvolgimento e la risposta dinamica è più rapida.Allo stesso tempo, il controllo della tensione del dispositivo di avvolgimento all'esterno della macchina può essere ben controllato. Seguendo le caratteristiche, la tensione del tessuto può essere controllata in modo più preciso, in modo che la qualità della formatura del rullo del tessuto sia buona.

Lo sviluppo di dispositivi di laminazione di grandi volumi per tessuti industriali e altri tessuti pesanti ha aggiunto una nuova varietà alle macchine tessili del mio paese e ha colmato il divario nei prodotti simili nazionali.Gli indicatori di prestazione del suddetto dispositivo a bobina esterna per grandi pacchi con telaio a pinza auto-sviluppato hanno soddisfatto i requisiti di progettazione e utilizzo e possono soddisfare le caratteristiche tecniche della tessitura di tessuti di alta qualità o tessuti pesanti come asciugamani, tessuti industriali, tela e denim.e requisiti di utilizzo.

Jiangsu Suzhou Rehow Machinery Co., Ltd. è specializzata nella produzione di macchinari e attrezzature tessili, che integra ricerca, progettazione, produzione, marketing e assistenza.Ha una forte forza tecnica e introduce costantemente tecnologie nazionali ed estere.La qualità del prodotto è affidabile e il sistema è stabile.L'azienda dispone di un gran numero di attrezzature moderne come torni a controllo numerico, piegatrici a controllo numerico, fresatrici a controllo numerico, dentatrici a creatore, taglio a filo, ecc., Con una forte forza tecnica, tecnologia di elaborazione avanzata, metodi di prova completi, gestione rigorosa, prodotto affidabile qualità e un buon servizio di prevendita e post-vendita, si impegna a fornire attrezzature meccaniche di alta qualità e soluzioni tecniche per l'industria tessile globale.
