Schema di progettazione del meccanismo di rotolamento a tensione costante del telaio

L'arrotolatore è una parte importante del telaio e la sua funzione è quella di raccogliere in modo ordinato il tessuto dopo che è stato tessuto.Al fine di ridurre il numero di alberi superiori, i tempi di inattività della macchina per tessuti, ridurre lo spreco di tessuto e manodopera, migliorare l'efficienza produttiva e aumentare i benefici economici.Si spera che ogni rotolo di tessuto possa avvolgere un panno più lungo, quindi questo documento propone uno schema di progettazione per un grande dispositivo a rullo di tessuto esterno alla macchina.Per migliorare la qualità del rotolo di tessuto, la tensione del tessuto dovrebbe essere mantenuta sostanzialmente costante durante il processo di avvolgimento.Molti progetti utilizzano metodi come un singolo motore a coppia costante o un motore di regolazione continua della velocità o persino una scatola di controllo elettrica per controllare la tensione, il che senza dubbio renderà la struttura complicata, il costo troppo elevato e l'uso e la regolazione scomodi.Tuttavia, questo lavoro propone un meccanismo meccanico di avvolgimento del telo a tensione costante con un meccanismo di compensazione della coppia, la cui coppia di avvolgimento del telo può aumentare con l'aumentare del diametro del rotolo di telo in modo da mantenere la tensione del telo sostanzialmente costante.

剑杆织机

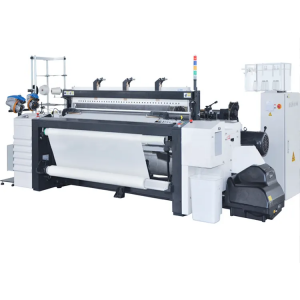

图1:telaio

Per migliorare la qualità del rotolo di tessuto, la tensione del tessuto dovrebbe essere mantenuta sostanzialmente costante durante il processo di avvolgimento.Molti progetti utilizzano metodi come un singolo motore a coppia costante o un motore di regolazione continua della velocità o persino una scatola di controllo elettrica per controllare la tensione, il che senza dubbio renderà la struttura complicata, il costo troppo elevato e l'uso e la regolazione scomodi.Tuttavia, questo lavoro propone un meccanismo meccanico di avvolgimento del telo a tensione costante con un meccanismo di compensazione della coppia, la cui coppia di avvolgimento del telo può aumentare con l'aumentare del diametro del rotolo di telo in modo da mantenere la tensione del telo sostanzialmente costante.

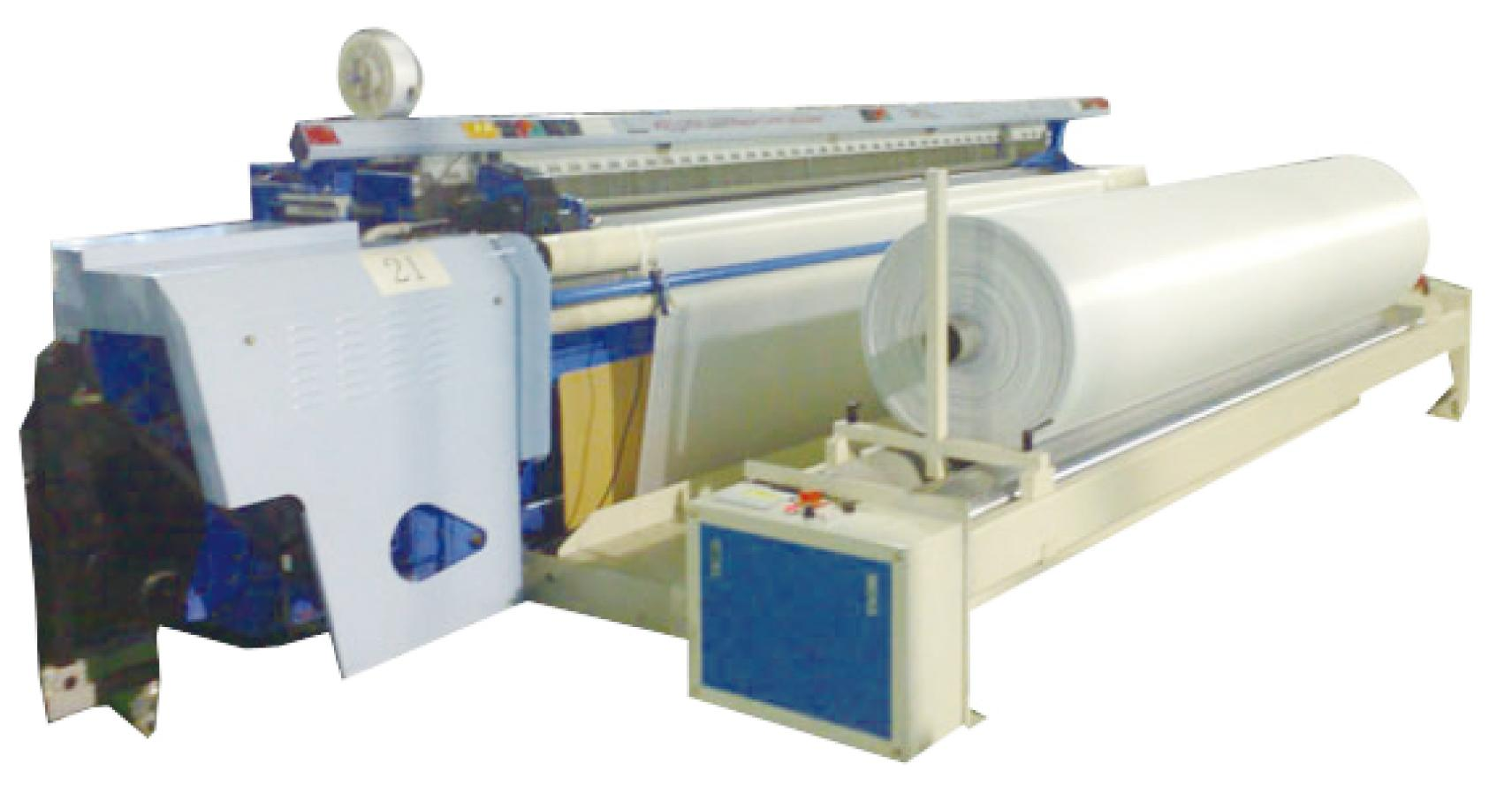

Il meccanismo di avvolgimento del telaio è generalmente tutto collegato con l'host allo stato attuale, e il diametro massimo del rotolo di tela del telaio generale è di soli 300-550 millimetri a causa della limitazione delle dimensioni strutturali del telaio stesso.Soprattutto quando si tessono tessuti pesanti come denim e corde per pneumatici, la lunghezza del tessuto è influenzata dal piccolo diametro del rotolo di tessuto.Per i prodotti di esportazione, le società straniere hanno determinati requisiti sulla lunghezza del tessuto e l'acquisto di tessuti inferiori a 1000 metri sarà limitato.Inoltre, la frequente caduta di stoffa in piccoli rotoli non solo influisce sulla produttività del telaio, ma richiede anche più manodopera, che è direttamente correlata ai benefici economici dell'impresa.Pertanto, è di importanza pratica realizzare grandi rotoli di rotoli di stoffa.Il grande meccanismo di avvolgimento del telaio significa che dopo che il tessuto è stato estratto dall'area di tessitura, passa attraverso il rullo di guida del tessuto per formare un pacchetto più grande sul rullo di avvolgimento del tessuto.La lunghezza del tessuto può essere aumentata.Negli ultimi anni, il meccanismo del pacchetto di grandi dimensioni è diventato una struttura di supporto comune per i telai di fascia alta e ad alta velocità.L'uso di rotoli di grandi dimensioni è la direzione di sviluppo della macchina per tessuti.Come organizzare ragionevolmente la posizione della trave di tessitura è la questione chiave.È legato alla regolazione della tensione dell'intero subbio di ordito e riguarda la disposizione e il modello della macchina.In generale, può essere diviso in due categorie: sviluppo interiore e sviluppo esteriore.(1) Sviluppare nella macchina.Il vantaggio è che le dimensioni dell'auto sono minori, ma il problema è che ci sono molte parti da cambiare.La fonte degli accessori in futuro sarà risolta da te stesso, il che distruggerà il layout originale del telaio e avrà effetti collaterali.Difficoltà;e quando il rotolo di stoffa nella macchina è troppo grande, è difficile da operare per l'operatore e lo spazio per aumentare il rotolo di stoffa è limitato.(2) Sviluppare al di fuori della macchina.È semplice staccare l'arrotolatore dal corpo principale del telaio.Il meccanismo originale del telaio può essere sostanzialmente invariato o modificato poco, il che è conveniente per soddisfare le diverse esigenze degli utenti o la trasformazione delle attrezzature.Il problema è che la lunghezza del telaio è molto più piccola e la regolazione della tensione è facile da superare.limiti e quindi avere un impatto sulla qualità.Ma il diametro del suo rotolo di stoffa può essere molto grande.I pacchetti di grandi dimensioni sono generalmente selezionati per lo sviluppo all'esterno della macchina.Nel grande dispositivo di recupero esterno alla macchina, a seconda che il movimento del rotolo di tela sia correlato al movimento principale del telaio, il grande dispositivo di recupero può essere suddiviso in due tipi: tipo di collegamento e tipo indipendente.

图foto1图2 :RH-D Macchina per l'ispezione del riavvolgimento del telaio / Avvolgitore per dosatori

1. Migliorare l'efficienza produttiva, ridurre i tempi di inattività dei telai, ridurre il numero di alberi superiori e aumentare la quantità di tessitura;2. Risparmiare materie prime e sprecare una certa quantità di stoffa ogni volta che si accendono e si spengono i telai.Aumentare il numero di assi, risparmiando così fili di ordito e riducendo la perdita di tessuti grigi alla cucitura tra i lotti durante la stampa e la tintura;3. Migliorare la produttività del lavoro e ridurre il lavoro;4. Aumenta la lunghezza del tessuto e il suo prezzo aumenterà di conseguenza.In breve, l'adozione di rotoli di grandi dimensioni è molto efficace nel migliorare la produttività e i vantaggi economici delle imprese.I problemi a cui prestare attenzione quando si utilizzano rocche di grandi dimensioni sono: il telaio con dispositivo di raccolta grande separato occupa un'area maggiore, e dovrebbe essere organizzato ragionevolmente per ridurre il più possibile l'area dell'officina, o ridurre il numero di telai da ridurre.È necessario considerare l'aggiunta di attrezzature ausiliarie per il lavoro di levata, trasporto e rifinitura del tessuto del rullo a rullo grande, come carrelli di levata meccanica, ecc.

1. Selezione della posizione del rotolo di tela L'avvolgitore grande si divide in due tipologie: interno macchina ed esterno macchina.La disposizione originale del telaio verrà distrutta a causa dello sviluppo dell'interno della macchina e la vibrazione delle parti aumenterà allo stesso tempo, in modo che l'albero superiore, inferiore e l'arresto L'operazione sia difficile e lo spazio per aumentare il volume del tessuto è limitato.Questo design richiede che il diametro del rotolo di tessuto possa raggiungere più di 1000 mm, il che peggiorerà ulteriormente le carenze del dispositivo di avvolgimento del tessuto nella macchina e addirittura non soddisferà affatto i requisiti.Qui, seleziona il dispositivo di avvolgimento del tessuto all'esterno della macchina per l'avvolgimento.2. Selezione della modalità di alimentazione dell'avvolgimento del telo per il dispositivo di avvolgimento del telo esterno alla macchina Esistono due schemi per l'alimentazione dell'avvolgimento del telo: 1) fornita dalla macchina madre del telaio;2) impostazione di un motore indipendente.Poiché la configurazione di un motore indipendente non solo aumenterà il costo, ma richiederà anche una catena di trasmissione con un elevato rapporto di trasmissione per complicare la struttura del dispositivo di avvolgimento del telo, e poiché la potenza richiesta per l'avvolgimento del telo non è molto elevata, è progettato per essere alimentato dalla macchina madre del telaio.Qui la trasmissione a catena viene utilizzata per la trasmissione a lunga distanza.Il rapporto di trasmissione della catena di trasmissione dalla macchina madre al rotolo di stoffa è determinato in base alla condizione che la frizione a frizione non abbia attrito o abbia un piccolo attrito quando praticamente non c'è stoffa sul rotolo di stoffa all'inizio.

La modalità di trasmissione del rullo di avvolgimento del tessuto può essere suddivisa in tipo di trasmissione periferica e tipo di trasmissione assiale.A causa del tipo di trasmissione periferica esterna, è necessario progettare una serie di rulli di attrito che azionano la rotazione del rotolo di tessuto dalla forza di attrito della circonferenza esterna e per evitare la forza tra la confezione del tessuto e il rullo di attrito dal cambiamento a causa dell'aumento del peso del pacco, generalmente non consentire Il rullo di attrito sopporta il carico e il peso del pacco di tessuto è sostenuto da altri dispositivi (come i dispositivi idraulici), perché all'aumentare del rotolo di tessuto, la sua posizione dell'asse continua a muoversi verso l'alto, il che richiede che il dispositivo portante cambi di volta in volta di conseguenza, il che a sua volta renderà l'intero dispositivo di rotolamento del tessuto enorme e complicato.Pertanto, viene selezionato il tipo di trasmissione centrale dell'albero e la sua struttura è semplice.L'albero del rullo di avvolgimento del telo è fissato direttamente sul telaio, ed è azionato da ingranaggi per ruotare per eseguire l'avvolgimento del telo.
