Tornitore ad aria per tessuto a maglia cilindrico

La macchina per la tornitura del flusso d'aria del tessuto a maglia cilindrica è una delle macchine per la finitura del tessuto.Utilizza principalmente il principio del vento per girare il rovescio del semplice tessuto a maglia per la tintura e la finitura, quindi girarlo indietro dopo la tintura per evitare il tessuto nel processo di tintura e finitura.ricevuto inquinamento.

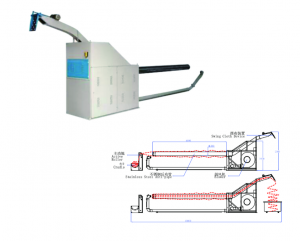

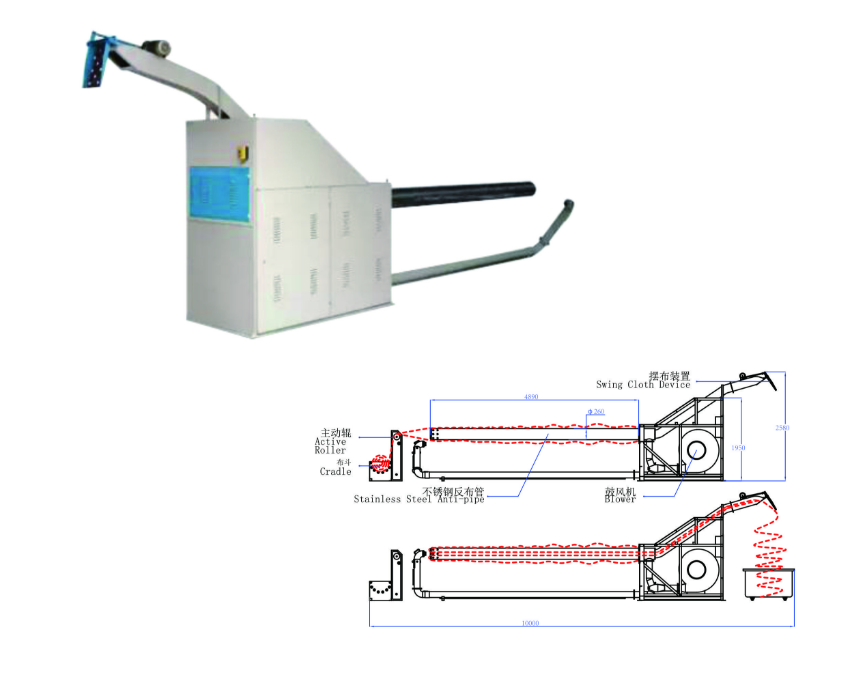

微信图片_20230513164442

Il tornio a flusso d'aria esistente di solito posiziona direttamente il tessuto a maglia cilindrico all'esterno del cilindro di tornitura del tessuto.Lo sfregamento contro la parte superiore del cilindro di rotazione del tessuto può causare danni al tessuto a maglia.Inoltre, il tessuto a maglia viene posizionato direttamente all'esterno del cilindro di rotazione del tessuto.Durante il processo di rotazione del tessuto, quando il flusso d'aria fa muovere il tessuto a maglia, la velocità di movimento del tessuto a maglia potrebbe essere irregolare, influenzando l'effetto della rotazione del tessuto.Inoltre, dopo il processo di rivoltamento del tessuto di alcuni dispositivi esistenti, i panni grigi torniti vengono ammucchiati in pile sparse, richiedendo al personale di selezionarli, il che richiede tempo e lavoro.La distanza è generalmente fissa e la velocità del flusso d'aria può essere regolata solo attraverso la ventola all'interno del rack.Regolazioni frequenti della ventola possono causare danni alla ventola.

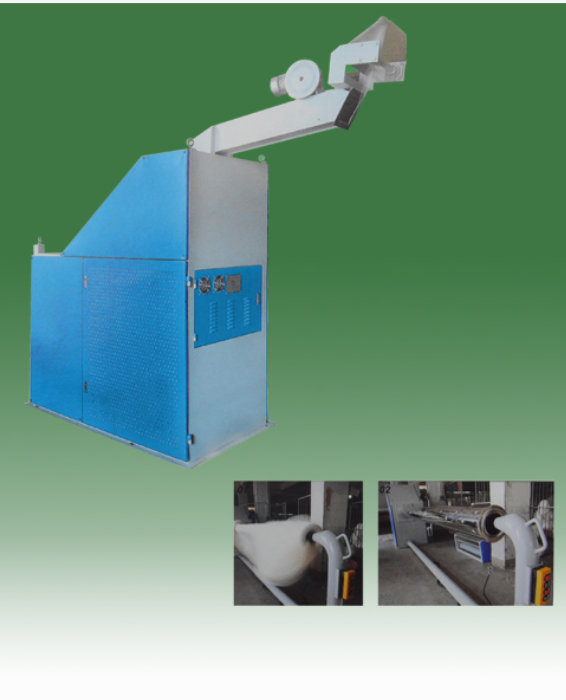

 微信图片_20230513164355

Elementi tecnici realizzativi:

Mirando alle carenze della tecnologia esistente, REHOW Company ha inventato e fornito un tornio a flusso d'aria per tessuti circolari a maglia, che presenta i vantaggi di garantire un movimento uniforme dei tessuti a maglia, regolazione libera della velocità dell'aria e raccolta di tessuti lavorati, ecc. ., che risolve le precedenti domande sollevate nella tecnologia.

Al fine di raggiungere gli obiettivi di cui sopra di garantire un movimento uniforme dei tessuti a maglia, la libera regolazione della velocità del flusso d'aria e la raccolta dei tessuti lavorati, la presente invenzione realizza le seguenti soluzioni tecniche: un tornitore a flusso d'aria per tessuti circolari a maglia, comprendente un tavolo di supporto, il Il lato sinistro della parte superiore del tavolo di supporto è dotato in modo fisso di un corpo principale del telaio e un cilindro di rotazione del tessuto è installato in modo fisso sopra il lato destro del corpo principale del telaio e le pulegge ausiliarie uniformemente distribuite sono installate in modo fisso all'esterno e all'interno della parte superiore del cilindro di rotazione del tessuto.La parte inferiore del lato destro del corpo principale del rack è installata in modo fisso con un condotto dell'aria di primo livello e la parte superiore del condotto dell'aria di primo livello è incassata in modo mobile con un condotto dell'aria di secondo livello.Una vite di azionamento è rivestita, la parte superiore del tavolo di supporto è installata in modo fisso con una piastra di supporto che è collegata in modo mobile con la vite di azionamento e il lato della piastra di supporto è dotato in modo fisso di un primo motore di azionamento il cui albero di uscita è collegato in modo fisso con la vite di azionamento.La parte superiore del corpo principale è installata in modo fisso con due piastre verticali situate sui lati anteriore e posteriore del cilindro di rotazione del tessuto, e i lati delle due piastre verticali sono incastrati in modo mobile con aste di regolazione e la parte superiore delle aste di regolazione è fissa con una stecca ausiliaria e la stecca ausiliaria Le pulegge ausiliarie distribuite uniformemente sono installate in modo fisso sulla superficie interna e una seconda asta di guida che penetra all'esterno della piastra verticale è installata in modo fisso all'esterno della stecca ausiliaria e una molla di compressione è rivestito in modo mobile all'esterno della seconda asta di guida e la parte superiore del corpo principale del telaio Una piastra fissa è installata in modo fisso sul lato sinistro della piastra fissa e un cambio è installato in modo fisso sul lato della piastra fissa, un secondo motore di azionamento è installato in modo fisso sul lato del cambio, un albero rotante è installato in modo mobile sul lato della piastra fissa e l'installazione fissa esterna con stecche fisse.
Caratteristiche e parametri del tornio ad aria per tessuto a maglia tubolare:
1. Caratteristiche tecniche:
1. È adatto per girare i tessuti prima della tintura e del lavaggio dei tessuti grigi lavorati a maglia tubolari;
2. Tubo di rotazione del panno in acciaio inossidabile, design a doppio tubo, controllo della direzione del flusso d'aria per il carico e lo scarico del tessuto;
3. Alimentazione ad alta velocità, grande design del volume di alimentazione, alta efficienza.
4. Non ci sono danni e segni di pizzicamento durante il processo di scarico del panno e il panno scorre senza intoppi ad alta velocità.
5. Comando a pedale, funzionamento più semplice e conveniente.
6. Parti opzionali: dispositivo di caricamento del panno, facile da usare.

2. Parametri tecnici:
1. Tipo di lavoro: rotazione del flusso d'aria

2. La capacità di carico massima: 200 kg

3. Velocità massima di rotazione: 80 m/min

4. Dimensioni del tubo di stoffa rotante: Φ250×L4800mm

5. Potenza del motore: 7,5 kW + 0,2 kW

6. Dimensioni: 7420×1150×2560 mm


Tempo di pubblicazione: maggio-13-2023
